光纖激光打標機系統的工作原理及基本結構时间：2021-11-06 作者：青島依瑪仕電子機械設備有限公司【原创】 光纖激光打標機的激光器應用于光纖激光打標機的優勢： 1．光束質量好,，接近衍射極限,。TEM00基橫模輸出,，M2接近1,，光束發散角為0.24mrad； 2．脈沖重復頻率高,，輸出功率穩定,，單脈沖能量波動小于1％，從而可實現高速激光打標,，還可精確控制光斑的大小,，深度，形狀,； 3．高效率,，插頭效率高達20％，電光轉換效率可達70％,； 4．環境適應能力強,，可在高震動，高濕度的環境下連續正常工作,。 5．無水冷裝置,，體積小，效率高,，可靠性高,，長時間免維修，節約使用成本,。

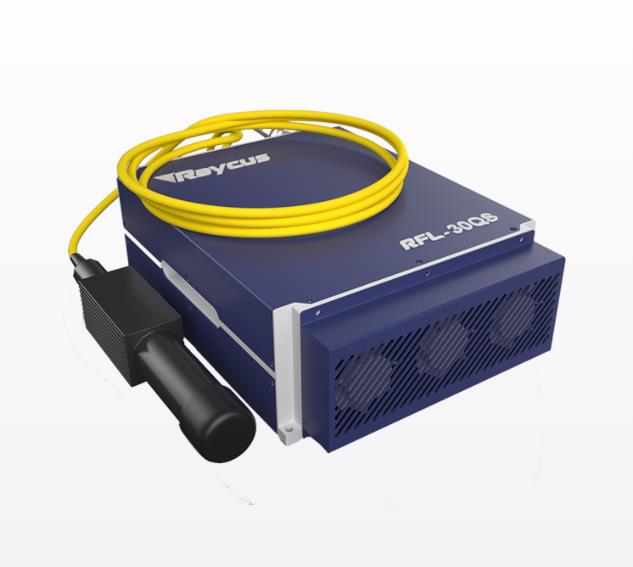

光纖激光打標機系統的基本結構,。是光纖激光器，是激光打標系統的核心,，它采用多個小功率風冷激光二極管作為泵浦源,，通過多分枝耦合進單根激光光纖，以摻稀土元素（Nd,，Yb或者Er）光纖作為激光介質,，以反射鏡,，光纖光柵作為諧振腔，可脈沖和連續運轉,。 新型光纖激光器具有單模輸出,，散熱特性好，效率高,，結構緊湊等特點,，特別適合高精度的激光打標工業。典型的10-100KHz高重復率工作,，10W-20W平均功率輸出的光纖激光器成品的體積僅有22′25′10cm,而且沒有水冷系統,，體積大為縮小。因?yàn)榧す舛䴓O管是低電壓工作,，光纖激光器的電光效率高達70％. |
