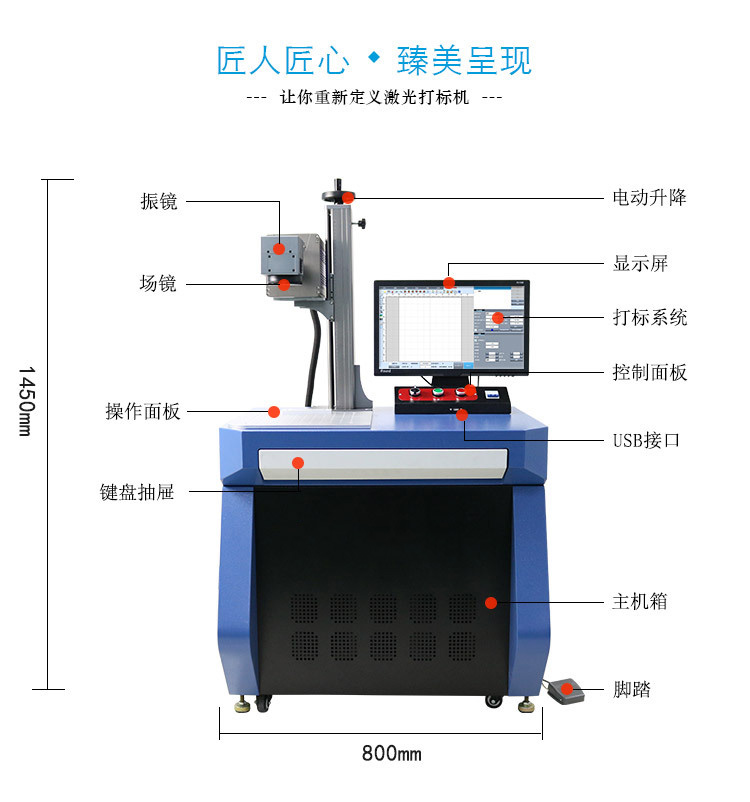

激光打標機是一種小功率激光器，其工作原理是：所輸入的圖形通過掃描儀或在計算機內自己設計的圖形或文字，在計算機的管理和控制下將圖案按數字信號編碼(行和場方向)，然后進行數#mdash；模D/A轉換和模#mdash；數A/D轉換，再經隔離功率放大器放大，控制部進電機帶動反光鏡，按所須方向偏轉，光點便在被刻物件下留下極細的軌跡(所希望獲得的圖形)。

　　
激光打標機使用過程中易出現下列故障一般為激光電源方面引起的。

　　
故障一

　　
故障現象：打開總電源開關，按觸發按鈕，電源不啟動。

　　
故障原因：該故障是由于保護電路動作，致使交流380V電壓加不上。

　　
排除方法：首先，推上“AC380V電源”開關，按下電源“啟動”按鈕，觀察交流接觸器是否工作，如不工作，先看冷確系統是否工作(水是否循環)，如果冷確系統正常，則應檢查通過水循環引起的水壓保護裝置是否接通，否則，交流接觸器損壞。

　　
其次，用萬用表R#times；1K擋檢查電源電路中2K/10W功率電阻是否？壞，如斷開，則更換之。

　　
最后，檢查控制光學偏轉電機12V電源是否正常。用萬用表測量電機兩端有無12V電壓，如沒有，檢查整流電路的輸入(交流17V)，如沒有，則檢查變壓器的輸入、輸出端有無交流電壓，輸入端220V，輸出端17V，如有220V電壓而無17V，則變壓器損壞，更換之。

故障二

　　
故障現象：標刻機工作正常，但調整“電流”按鈕，功率表無顯示，始終為零。

　　
故障原因：如無任何顯示，則功率表電源故障；如始終顯示為零，則功率表采樣信號中斷。

　　
排除方法：檢查功率表供電的變壓器經整流后的直流電壓12V是否正常，如正常，檢查7805的3腳有無5V電壓，如無5V，則7805三端穩壓管損壞，更換后，故障排除。

　　
如功率表顯示始終為零，則功率表采樣信號中斷。檢查方法：用萬用表R#times；1#Omega；檔，依電路原理圖逆向查找，最后確定斷線。

　　
故障三

　　
故障現象：標刻機工作正常，但調整“電流”按鈕，功率表無顯示，始終為零。

　　
故障原因：如無任何顯示，則功率表電源故障；如始終顯示為零，則功率表采樣信號中斷。

　　
排除方法：檢查功率表整流后的直流電壓12V是否正常，如正常，檢查7805的1腳有無12V電壓，如有，則7805三端穩壓管損壞，更換后，故障排除。

　　
如始終顯示為零，則功率表采樣信號中斷。檢查方法：用萬用表R#times；1#Omega；檔，依電路原理圖逆向查找。
